Thiết kế và cấu trúc

Vật liệu thân van: Cơ thể van được chế tạo từ thép hợp kim chất lượng cao, cung cấp sức mạnh cao và khả năng chống mòn tuyệt vời.Điều này cho phép nó chịu được áp suất cao và va chạm thường xuyên trong hệ thống thủy lực của xe tải bơm bê tông.

Động cơ điện từ: Nó được trang bị một bộ điều khiển điện từ mạnh mẽ có thể điều khiển chính xác và nhanh chóng chuyển động của cuộn van.nó có khả năng chống nhiễu mạnh mẽ và hiệu suất ổn địnhPhần "N9K4" của mã đại diện cho các đặc điểm cụ thể của cuộn điện xoắn, chẳng hạn như lớp cách nhiệt và mức độ bảo vệ.

Cơ chế niêm phong: Van được trang bị hệ thống niêm phong chất lượng cao được làm bằng vật liệu đặc biệt chống dầu, mòn và lão hóa cao.ngăn ngừa rò rỉ dầu thủy lực và đảm bảo hoạt động bình thường của hệ thống thủy lực.

Nguyên tắc hoạt động

Điều khiển điện từ: Khi cuộn dây điện từ được cấp năng lượng, nó tạo ra một trường từ thu hút dây chuyền, do đó thúc đẩy cuộn van di chuyển.Tùy thuộc vào trạng thái năng lượng của cuộn dây điện từ, cuộn van có thể được chuyển sang các vị trí khác nhau, cho phép chuyển hướng dòng chảy dầu thủy lực trong van.

Đặc điểm dòng chảy trong loại Y: Trong cấu hình loại Y, khi cuộn van ở vị trí trung tính, cổng A và B được kết nối với cổng bể T, trong khi cổng áp suất P bị chặn.Điều này cho phép một con đường dòng chảy cụ thể có thể được sử dụng cho các chức năng như thủy lực xi lanh nổi hoặc hệ thống dỡKhi cuộn van được di chuyển bởi bộ điều khiển điện từ, hướng dòng chảy của dầu thủy lực giữa các cổng P, A, B và T thay đổi,do đó kiểm soát hướng chuyển động và tốc độ của các thành phần thủy lực trong hệ thống thủy lực của xe tải bơm bê tông.

Tính năng hiệu suất

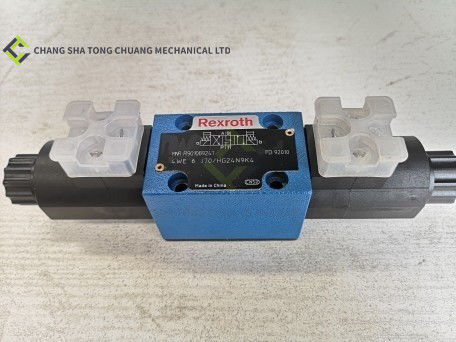

Phản ứng nhanh chóng: Nhờ thiết kế tiên tiến của nó, van kiểm soát hướng điện điện 4WE6J70/HG24N9K4 (Loại Y), 4WE6J7X/HG24N9K4 - B15 có tốc độ phản ứng nhanh.Nó có thể nhanh chóng chuyển hướng dòng chảy của dầu thủy lực, cho phép hệ thống thủy lực của xe bơm bê tông phản ứng nhanh chóng với lệnh của người vận hành, tăng hiệu quả và độ chính xác hoạt động của thiết bị.

Chống áp suất cao: Nó được thiết kế để chịu áp suất thủy lực cao, đáp ứng các yêu cầu của hệ thống thủy lực áp suất cao trong xe bơm bê tông.Nó có thể hoạt động ổn định mà không bị rò rỉ hoặc hư hỏng trong điều kiện áp suất cao, đảm bảo độ tin cậy và an toàn của toàn bộ hệ thống thủy lực.

Khả năng lưu lượng thích hợp: Với kích thước danh nghĩa là 6, van có khu vực đi qua dòng chảy thích hợp để cung cấp dung lượng dòng chảy đầy đủ.Điều này đảm bảo rằng các thành phần thủy lực trong hệ thống có thể nhận được một nguồn cung cấp đầy đủ của dầu thủy lực, cho phép chúng hoạt động trơn tru.

Tiêu thụ năng lượng thấp: Máy điều khiển điện từ được thiết kế để tiết kiệm năng lượng, tiêu thụ điện tương đối thấp.Điều này không chỉ giúp giảm tiêu thụ năng lượng của hệ thống điện của xe tải bơm bê tông mà còn kéo dài tuổi thọ của pin và các thiết bị cung cấp điện khác.
